三級管npn和pnp的區別

npn和pnp三極管，其中n表示在高純度硅中加入磷，指取代一些硅原子，并且在電壓的刺激下所產生的自由電子進行導電，而p主要是加入硼取代硅，以此來產生大量的空穴利于導電，兩者主要電源極性不同外，其他原理都是一樣的。

主要區別是電流流向和電壓不同：

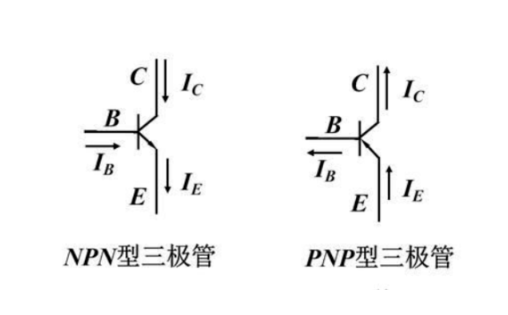

電流方向

NPN是用B—E的電流（IB）控制C—E的電流（IC），E極電位最低，且正常放大時通常C極電位最高，即VC》VB》VE。

PNP是用E—B的電流（IB）控制E—C的電流（IC），E極電位最高，且正常放大時通常C極電位最低，即VC《VB《VE。


電壓區別

NPN基極高電壓，集電極與發射極短路。低電壓，集電極與發射極開路。也就是不工作。

PNP基極高電壓。集電極與發射極開路，也就是不工作。如果基極加低電位，集電極與發射極短路。

1. PNP管子是發射極流入后從基極和集電極流出，NPN管子是基極和集電極流入從發射極流出。

2. PNP管子工作在放大區時電壓是，Ue》Ub》Uc，NPN管子工作在放大區時電壓時Uc》Ub》Ue。

3. PNP是共陰極，即兩個PN結的N結相連做為基極，另兩個P結分別做集電極和發射極；電路圖里標示為箭頭朝內的三極管。NPN則相反。

4. PNP管子：發射極電流 = 集電極電流 + 基極電流

5. NPN管子：集電極電流 = 發射極電流 + 基極電流
